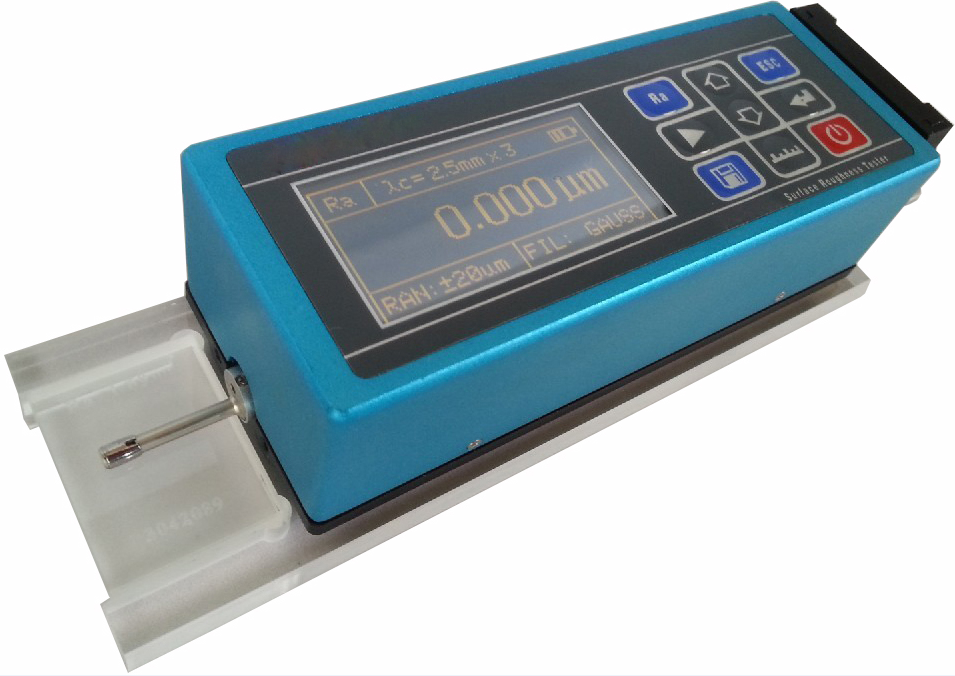

SK-TR200表面粗糙度儀
|
測量參數 |
Ra Rz==Ry(JIS) Rq Rt==Rmax Rp Rv R3z R3y Rz(JIS) Rs Rsk Rku Rsm Rmr RPc Rk Rpk Rvk Mr1 Mr2 |
|
|
測量范圍 |
Ra： 0.005 um ~ 16.00 um |
|
|
顯示范圍 |
Ra,Rq： 0.005 um ~ 16 um ；Rz, Rv ,R3z,Rt,Rp,R3z,： 0.02 um~ 160 um Rsm, Rs：1mm；Rmr：0~100%；Rsk：0~100% |
|
|
示值精度 |
0.001um |
|
|
量程范圍 |
±20um，±40um，±80um |
|
|
取樣長度L |
0.25 ， 0.80 ， 2.50，自動 |
|
|
評定長度 |
1L~5L（可選，L為取樣長度） |
|
|
測量行程長度 |
3L~7L（可選，L為取樣長度） |
|
|
最大驅動行程長度 |
17.5mm / 0.71 inch |
|
|
最小驅動行程長度 |
1.3mm / 0.052 inch |
|
|
示值誤差 |
≤±7% |
|
|
示值變動性 |
＜6% |
|
|
針尖角度 |
90° |
|
|
傳感器 |
測量原理 |
位移式差動電感 |
|
|
觸針 |
天然金剛石，90錐角，5μm針尖半徑 |
|
|
測力 |
<4mN |
|
|
導頭 |
硬質合金，滑行方向半徑40mm |
|
|
滑行速度 |
lr=0.25, Vt=0.135mm/s |
|
|
|
lr=0.8, Vt=0. 5mm/s |
|
|
|
lr=2. 5, Vt=1mm/s |
|
測量輪廓 |
粗糙度，波紋度，原始輪廓 |
|
|
濾波器 |
RC,PC-RC,Gauss,D-P |
|
|
內部存儲能力 |
100組數據 |
|
|
數據接口 |
USB |
|
